内容介绍

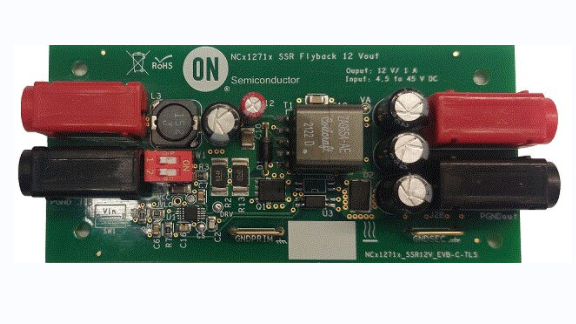

NCV12711SSRGEVB评估板是一款专为汽车应用设计的次级侧调节反激式转换器，支持宽输入电压范围，并能够提供最高12瓦特（12V/1A）的输出功率。该评估板基于NCV12711芯片构建，运行在100 kHz的电流模式控制下。它具备多种功能，包括逐周期电流限制、具有250毫伏检测电压的过流保护（OCP）和VCC引脚的过压保护（OVP），旨在构建高效节能的转换器。控制器驱动N沟道MOSFET，与典型的反激式转换器相似，且开关频率可由用户调节。次级侧配备了一个低正向电压（Vf）二极管，以实现在连续导通模式（CCM）下的高效率整流。
