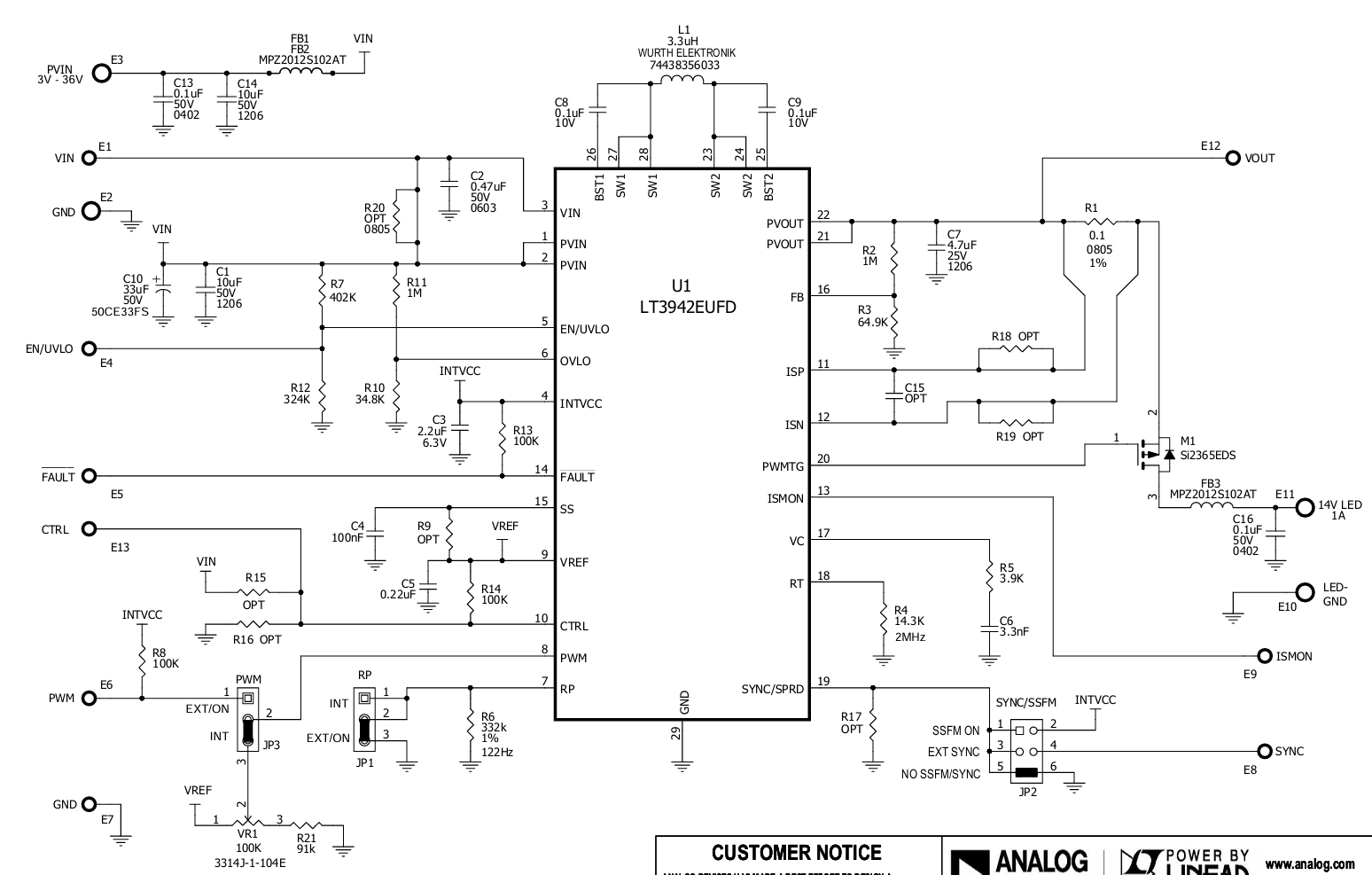

演示电路2404A是一款采用LT3942EUFD的36V同步降压-升压LED驱动器。该电路设计用于在9V至36V的输入电压下驱动1A、最高14V的单串LED，并且能够在低至3V的输入电压下运行。DC2404A在禁用展频（SSFM）时以2MHz的开关频率运行，而启用SSFM后，可以将LT3942的开关频率从fSW扩展至fSW + 25%，以降低EMI。 LT3942的工作输入电压范围为3V至36V，具有内部同步40V开关，可实现高效率和小尺寸设计。它还具有300kHz至2MHz的可调开关频率，并可与外部源同步。LT3942集成了PWMTG高端PWM MOSFET驱动器，提供输出短路保护和PWM调光功能。LED串可以通过外部PWM信号或内部生成的PWM信号进行调光。DC2404A配有跳线，方便在内部和外部PWM信号之间切换。外部PWM设置默认为接近100%开启，不施加PWM信号。此外，还可以通过在CTRL引脚上施加可控直流电压来对LT3942进行模拟调光。 在SSFM启用的情况下运行PWM调光时，SSFM与PWM信号对齐，实现无闪烁操作。电路采用小型陶瓷输入和输出电容，以节省空间和成本，并在PVIN和PVOUT引脚附近放置微型高频电容器，以降低辐射EMI。如果LED串开路，开路LED过压保护将使用IC的恒压调节回路，将输出调节至约17V峰值。输出电流可以通过ISMON输出引脚监控。DC2404A的输入和输出上还配备了小型铁氧体磁珠EMI滤波器，这些滤波器与适当的板布局和SSFM相结合，可有效降低EMI。 对于低EMI应用，建议遵循DC2404A的布局建议和四层PCB厚度要求。LT3942可以用作恒流发光二极管驱动器和恒压稳压器，电路的微小变化可实现恒定的输出电压调节。LT3942EUFD采用28引脚塑料QFN (UFD)封装，具有散热增强型裸露接地焊盘，适当设计电路板布局对于实现较大散热性能至关重要。
