内容介绍

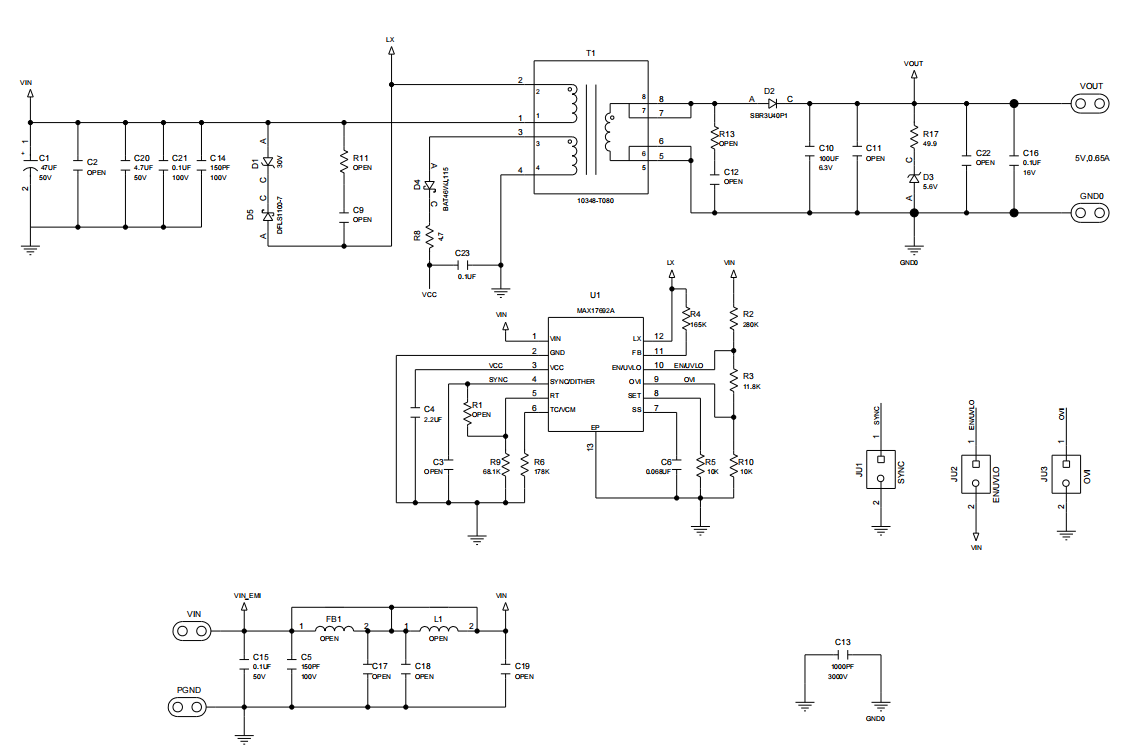

MAX17692AEVKIT#评估套件（EV套件）设计可靠，用于评估MAX17692A IC的性能。该装配完成且经过测试的电路使用MAX17692A实现，这是一款集成76V nMOSFET的无光耦反激式转换器，采用带裸露焊盘的12引脚TDFN封装。IC数据手册提供器件的完整描述，在使用该评估套件之前应同时参阅该评估套件数据手册与本数据手册。 MAX17692AEVKIT#评估套件输出配置为+5V隔离输出电压，在18V至36V输入范围内提供高达0.65A的输出电流。该器件的开关频率为145kHz。该评估套件通过检测原边的输出电压，在整个线路、负载和温度范围内以±5%的调节率调节输出电压。该转换器不需要用于隔离式输出电压检测的光耦合器。   应用 IGBT栅极驱动电源 工业和电信应用 隔离型电源 PLC I/O模块
