内容介绍

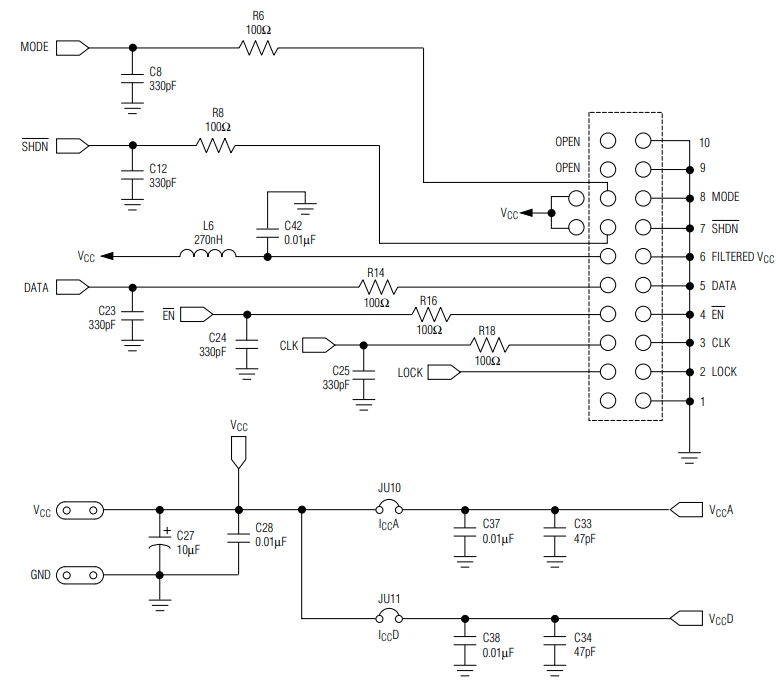

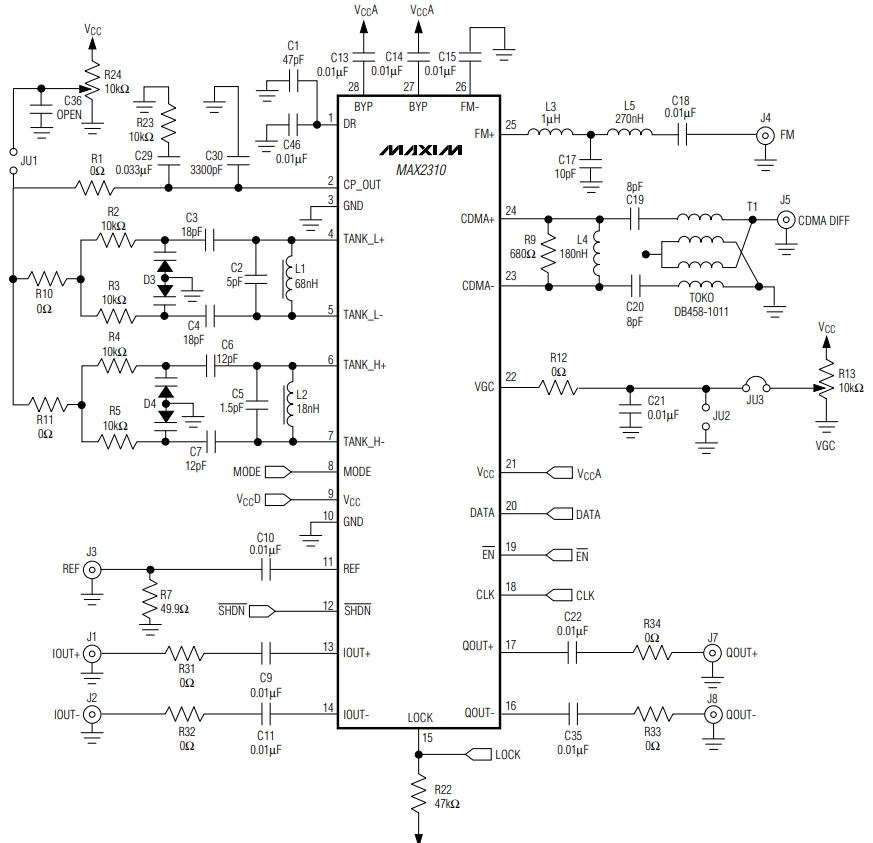

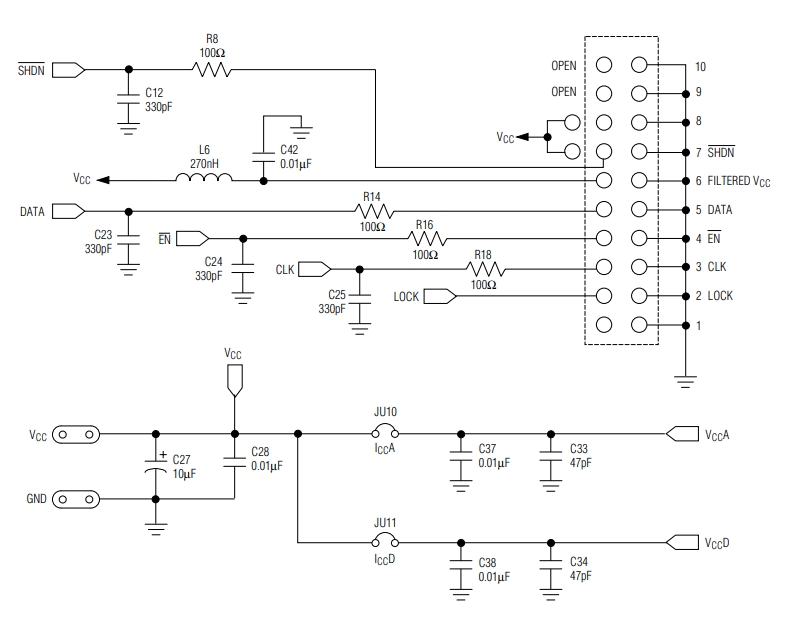

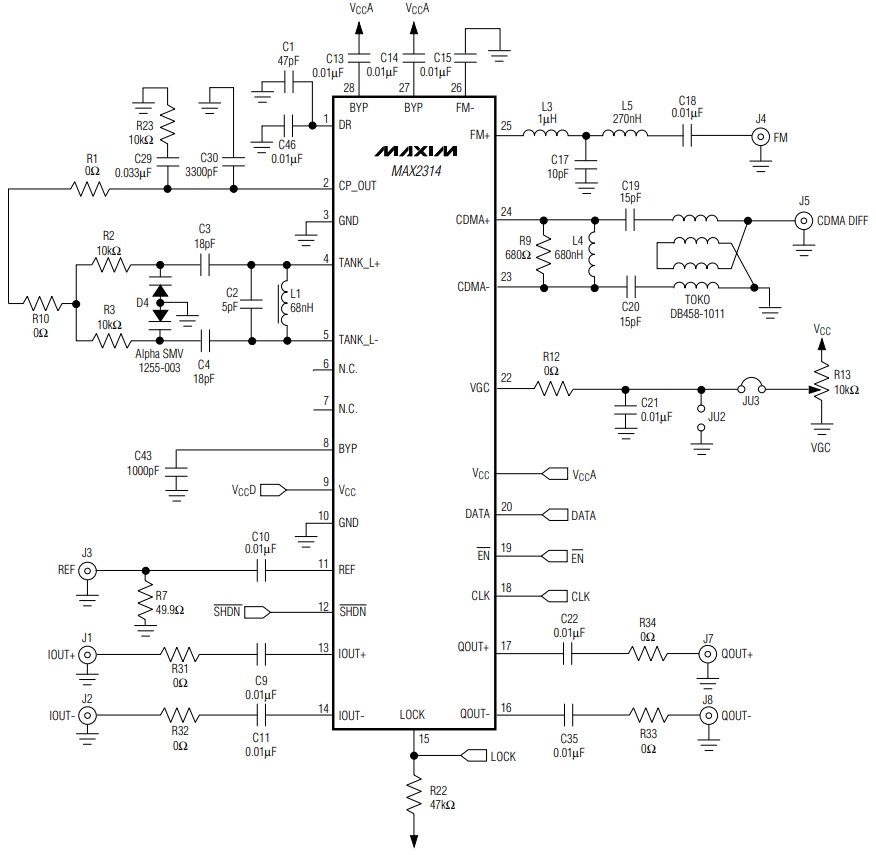

MAX2310/MAX2314评估套件（EV套件）是专门设计用于简化MAX2310/MAX2314 IF接收器测试的工具。这些套件允许用户评估包括可变增益放大器（VGA）、I/Q解调器、双频段压控振荡器（VCO）、频率合成器、3线编程接口以及电源管理功能在内的关键特性。评估套件配备了50Ω SMA连接器，用于所有信号的输入和输出。此外，还提供了基于变容二极管的储能电路，该电路可以通过电位器或外部电压进行调谐，或者与芯片内置的锁相环（PLL）同步。为了便于调试和测量，评估套件的PCB板上还设有低电感示波器探针点的焊盘（标记为J12、J13、J14、J15）。
