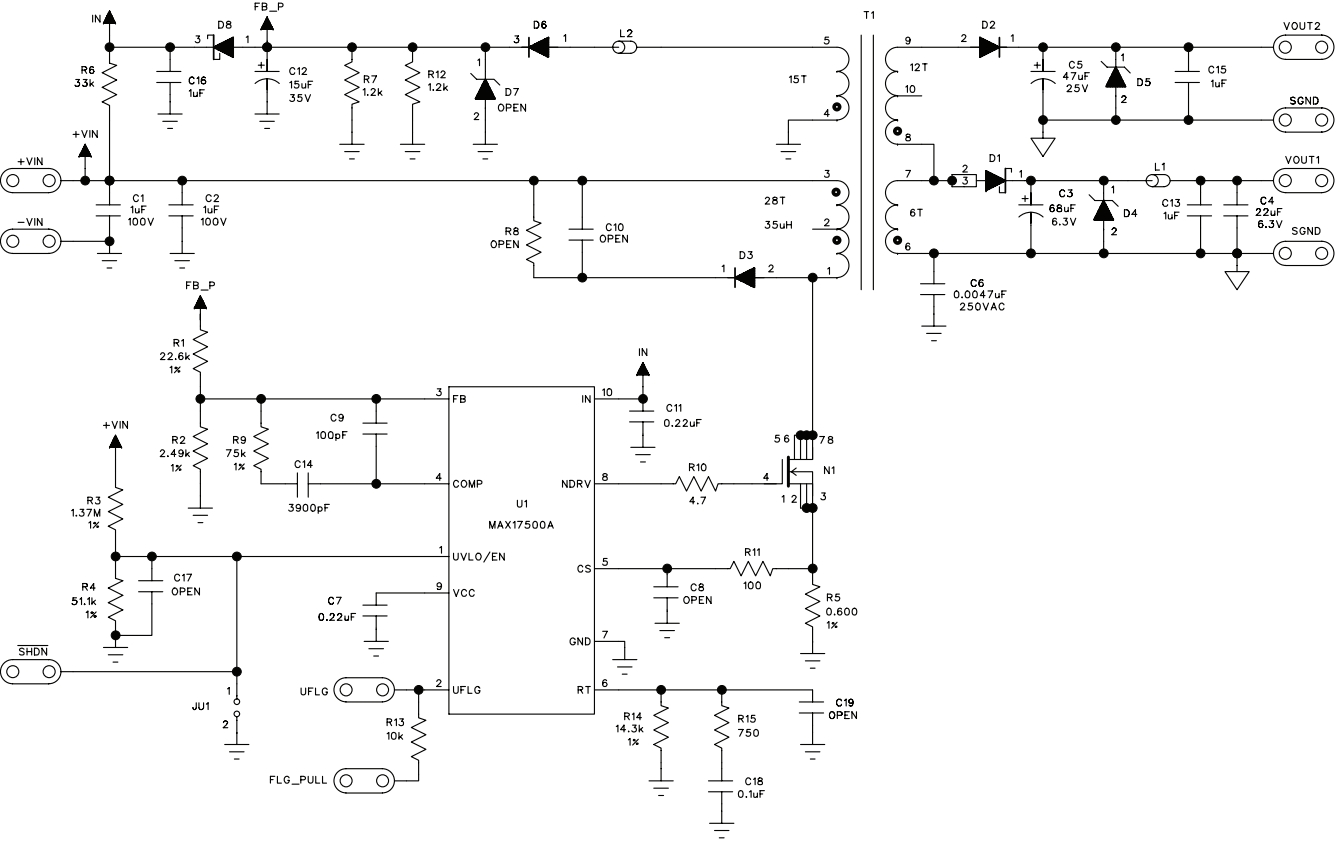

MAX17500A评估板（EV kit）是一块经过全面安装和测试的电路板，集成了一个9W的反激型DC-DC转换器，设计用于输出+5V和+15V的电压，分别提供最大1.5A和100mA的电流。该电路板可以接受+36V至+72V或-36V至-72V的直流电源输入。采用反激型DC-DC转换器拓扑结构，该评估板能够实现最高81%的效率。它使用表贴变压器为两个输出通道提供高达+1500V的直流电气隔离，同时通过原边稳压技术降低了成本。此外，欠压锁定（UVLO）和数字软启动功能增强了9W隔离电源的可靠性。评估板的工作频率为350kHz，允许使用较小尺寸的磁性元件和输出电容，进一步减小了系统体积。 警告：由于评估板设计用于高压工作模式，操作时存在危险的高压。用户在为评估板或连接的设备加电时，必须遵守高压电气设备的安全操作规程。在严重故障或失效状态下，评估板可能会消耗大量能量，导致元件或碎片高速弹出，因此需要谨慎操作以避免人身伤害。
