项目来源：MAX13042E评估板

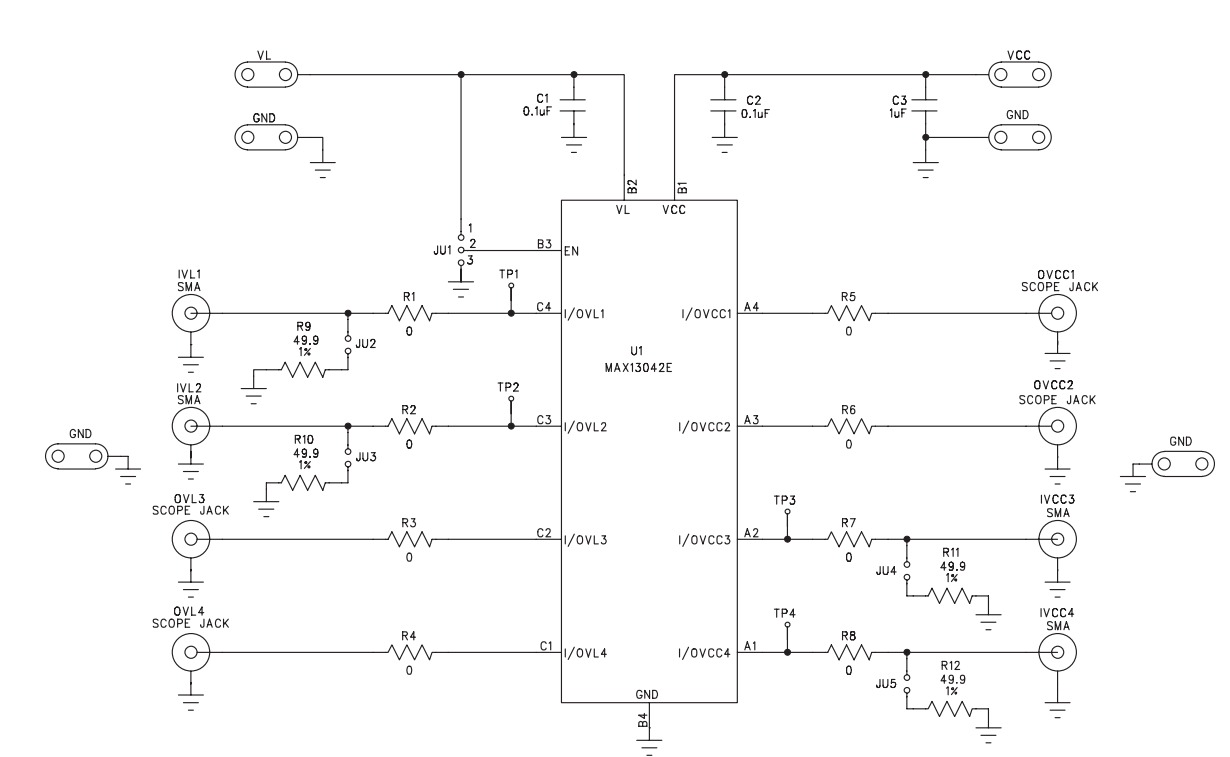

MAX13042E评估板(EV kit)用于演示12焊球UCSP™微小封装的4通道、双向逻辑电平转换器MAX13042E。MAX13042E在VL和VCC之间转换逻辑电平，保证数据传输速度高达100Mbps。 按照配置，评估板能够实现两个通道的VL至VCC的转换和两个通道的VCC至VL的转换。评估板提供使用SMA连接器或输入信号线测试点的选择，并提供示波器探头插座，用于监测输出。VL的供电范围为1.62V至3.2V，具有±15kV ESD保护的VCC供电范围为2.2V至3.6V。应用蜂窝电话CMOS逻辑电平转换GPS低电压ASIC电平转换便携式通信设备便携式POS系统SPI™和MICROWIRE™电平转换电信设备
附件下载
MAX13042EEVKIT Evaluation Kit for the MAX13042E Data Sheet (Rev. 01).pdf
