内容介绍

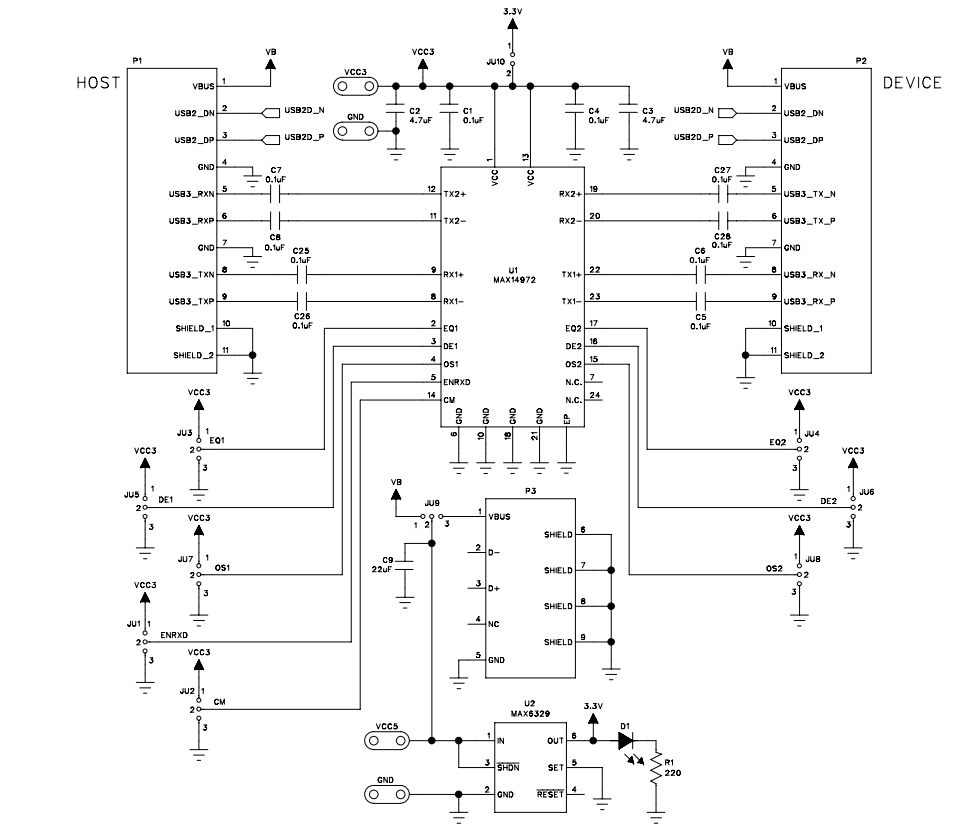

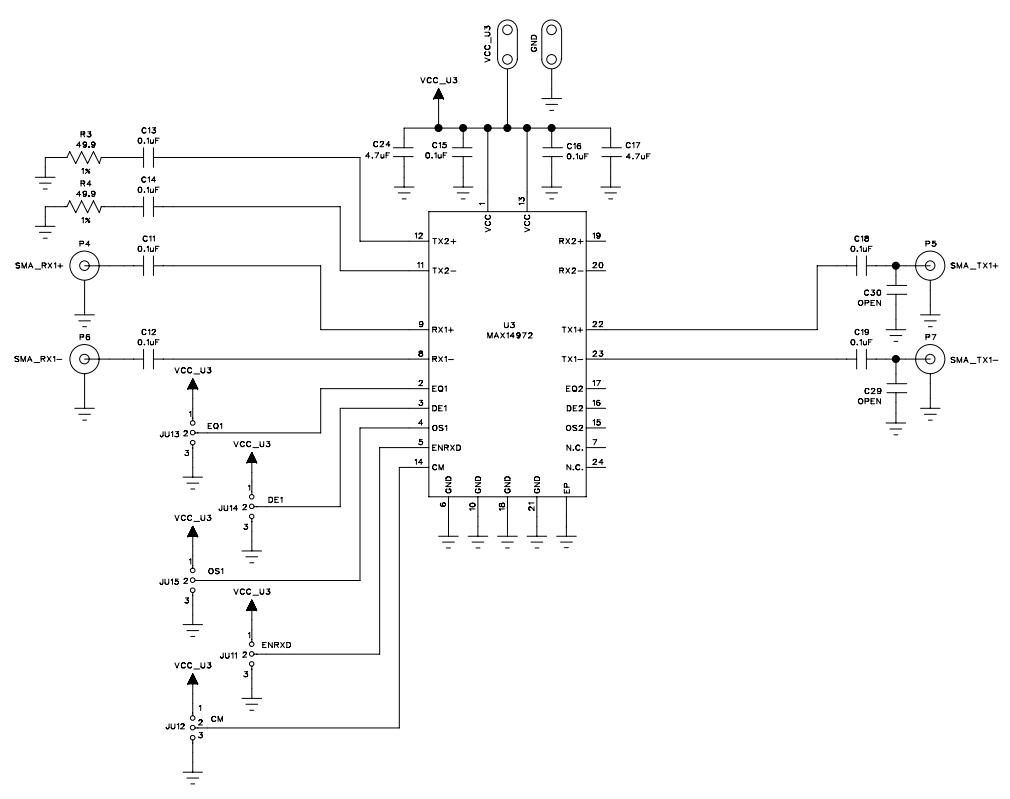

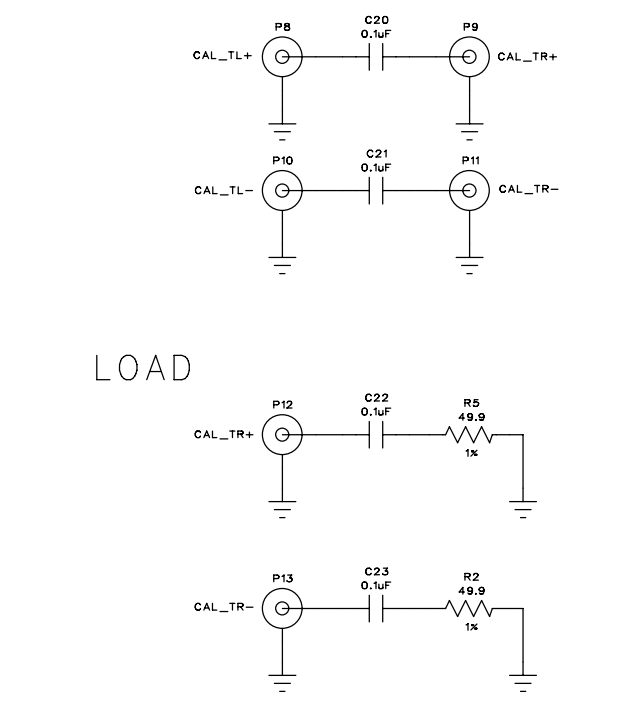

MAX14972评估板(EV kit)提供经过验证的设计，用于评估MAX14972双路超高速USB 3.0均衡器/转接驱动器，利用可编程输入均衡和输出去加重降低确定性抖动，恢复输出电平，以满足USB 3.0规范。有助于对超高速USB 3.0关键元件的布局进行优化，并可使用更长的电路板引线或电缆。评估板PCB包括4部分：应用电路、特征电路以及两条校准线。 应用电路设计用于演示IC对USB信号的均衡/转接驱动。这部分电路由板上+3.3V LDO稳压器供电，稳压器将+5.0V USB电源转换为U1器件供电的稳定电压。应用电路的所有PCB引线均为100Ω差分或50Ω单端阻抗受控引线。特征电路使用SMA连接器，可进行眼图评估并采用阻抗受控引线。这部分电路由外部+3.0V至+3.6V电源供电。 校准线部分作为一个参考，可观测没有引线、SMA连接器影响情况下的IC性能。. IC采用带裸焊盘的24引脚(4.0mm x 4.0mm) TQFN封装。应用台式计算机坞站工业USB开关笔记本电脑USB集线器USB端口
