项目来源：MAX15462评估板

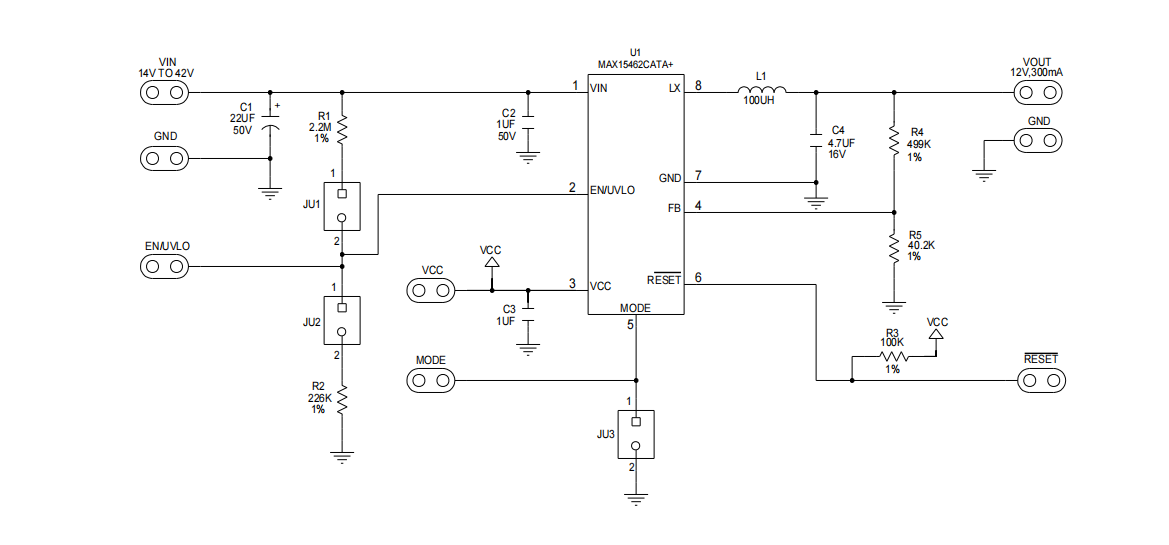

MAX15462C评估板(EV kit)为完全安装并经过测试的电路板，演示MAX15462C 42V、300mA、超小尺寸、高效、同步降压型转换器的性能。评估板工作在14V至42V较宽输入电压范围，12V输出电压时提供高达300mA负载电流，器件具有欠压锁定、过流保护以及热关断。评估板的开关频率为500kHz，利用提供的元件可实现95%的最高效率。 评估板已安装MAX15462CATA+，该器件采用8引脚(2mm x 2mm)无铅(Pb)/符合RoHS标准的TDFN封装。 应用4–20mA电流环路通用负载点替代高压LDOHVAC与楼宇控制工业传感器过程控制
附件下载
MAX15462C12EVKIT Evaluation Kit for MAX15462 Data Sheet (Rev. 0).pdf
MAX15462C12EVKIT Gerber File - Design Files.zip
