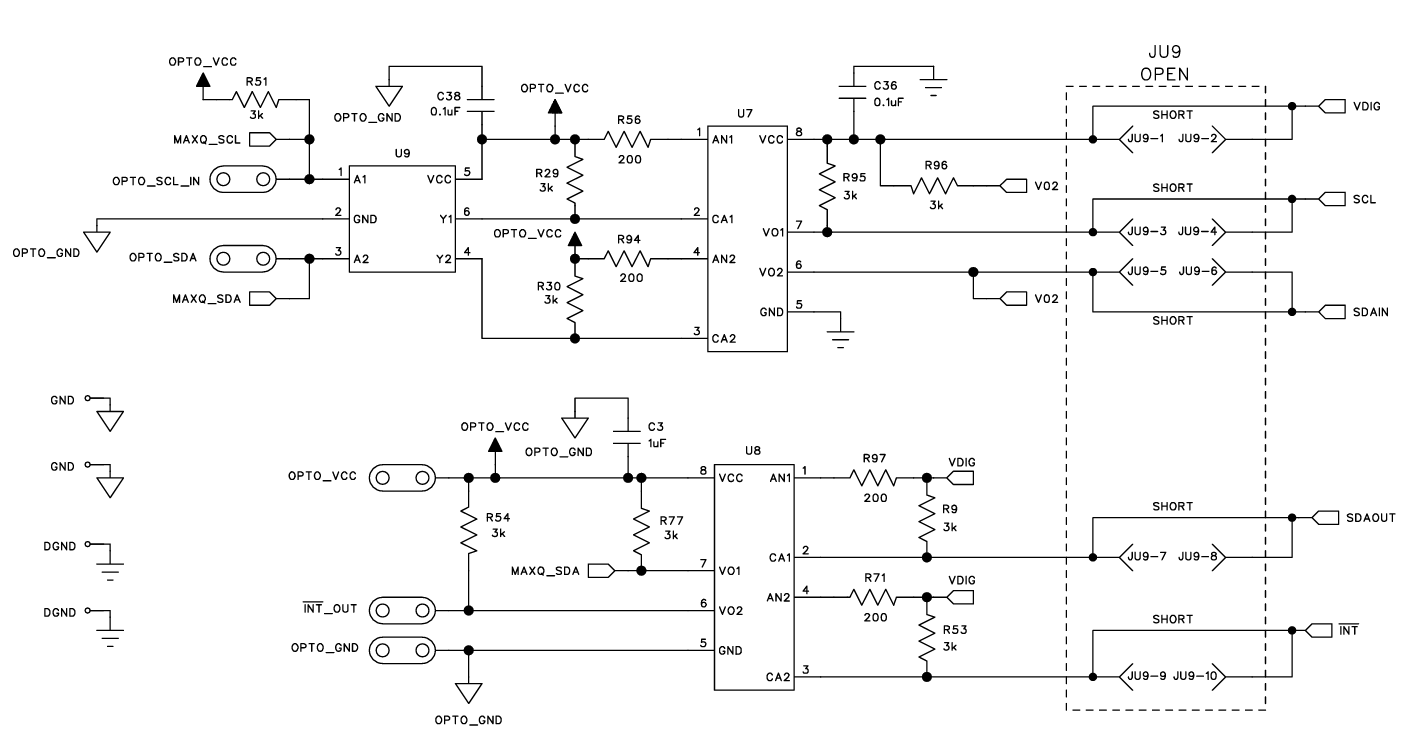

MAX5980评估板（EV kit）是一款全面装配并测试过的表面贴装电路板，专为-48V或-54V供电系统设计，具有符合IEEE® 802.3af/at标准的以太网4端口供电设备（PSE）电路。该评估板集成了MAX5980 PSE控制器IC和四个n沟道功率MOSFET，用于构建主要的PSE电路。IC支持通过4个以太网端口提供电源（PoE），适用于多种以太网供电系统。评估板为IC的I²C兼容3线接口提供光电隔离，并可通过板载USB接口电路连接到PC的USB端口。此外，评估板可轻松重新配置，以连接用户的独立微控制器，支持隔离或非隔离操作。在独立工作模式下，用户需要提供外部3.3V、100mA的电源，以供电给评估板的+3.3V光电隔离3线接口。评估板需求-32V至-60V的电源供应，能够提供4A或更大的电流，通过4个10/100/1000BASE-TX以太网端口为用电设备（PD）供电。它展示了PD侦测、分类、限流控制等IEEE 802.3af/at PSE电路的标准功能。IC通过控制端口的功率MOSFET和检测相应端口的电流感测电阻来管理电源。评估板为每个以太网输出端口提供独立的供电通道，并演示了IC的每个供电通道的所有功能，包括可配置的工作模式、高功率模式（每端口最高30W或2 x 2组合配置的60W）、通过I²C接口读取端口电流信息、PD侦测、PD分类、过流保护、电流折返、欠压/过压保护和直流断开监测。所有这些功能都可以在评估板上配置，且提供了额外的测试点，用于电压和电流的测量。评估软件与Windows XP、Windows Vista和Windows 7兼容，提供了用户友好的界面来演示IC的功能，同时允许用户访问每个寄存器的位级别。软件是菜单驱动的，提供图形用户界面（GUI）和控制按钮，还包括一个宏引擎，支持在系统级别自动评估和测试IC，且宏输出文件可以自动保存。
