项目来源：MAX3815评估板，用于DVI电缆

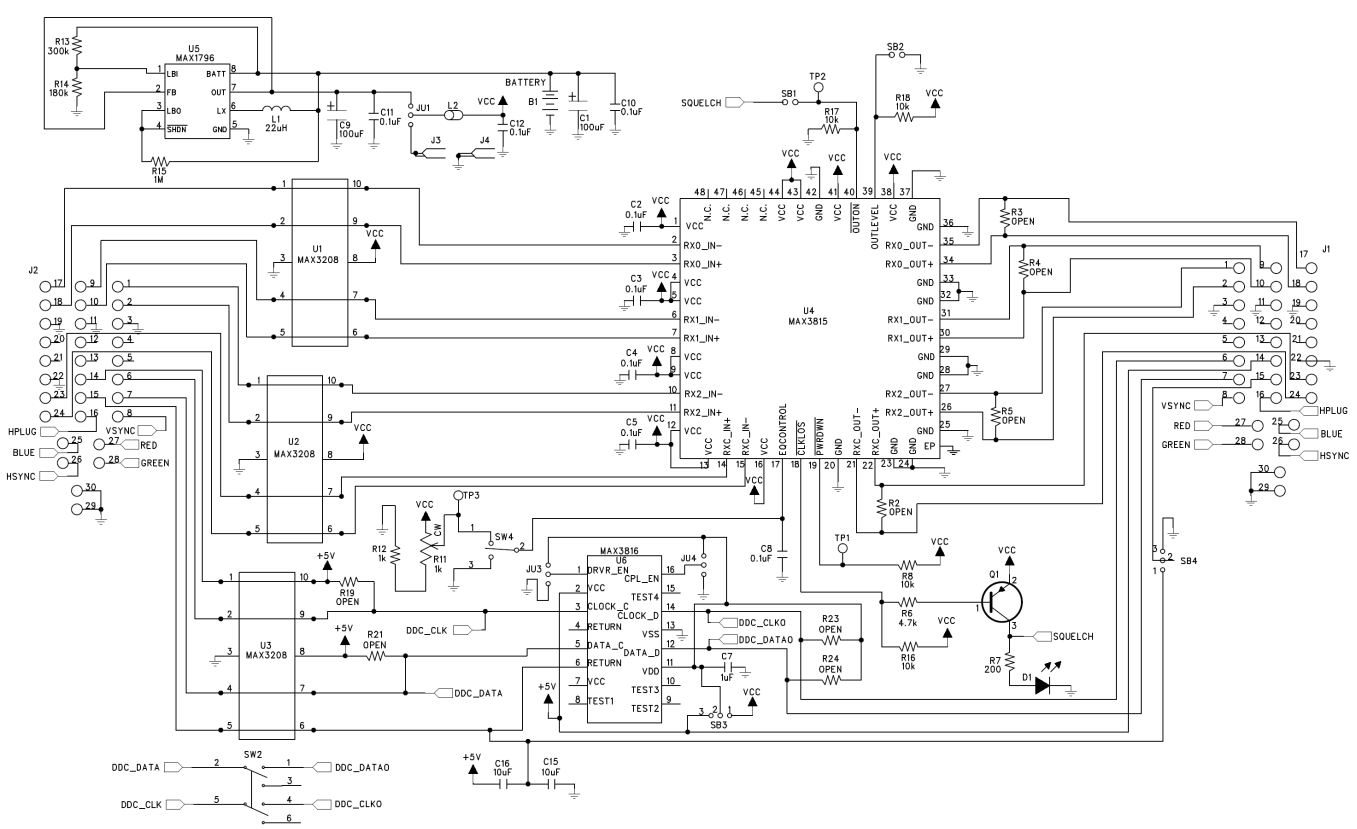

MAX3815评估板(EV kit)是一款安装好的演示板，可提供MAX3815 TMDS®电缆均衡器的在系统评估。输入和输出之间的连接采用Molex DVI™连接器，实现与DVI电缆之间的直接连接。 可连接单链路和双链路DVI电缆，但仅会对单链路数据通路进行均衡并将其传输到输出连接器。 在这一版本的评估板中，DDC信号仅通过电路板。所有通过的均为热插拔，+5V、R、G、B、HSync、Vsync和DDC接地。 电路板带有电池座以及DC-DC转换电路，从而允许采用两节AA电池。注：电池包可在没有外部电源的情况下使用。当采用电池时，工作时间较为有限。应用DVI/HDMI电缆扩展模块与有源电缆装配前面板投影仪DVI/HDMI输入高清晰度电视和显示器LCD计算机监视器
软硬件
元器件
附件下载
MAX3815EVKITDVI MAX3815 Evaluation Kit for DVI Cables Data Sheet (Rev. 0).pdf
