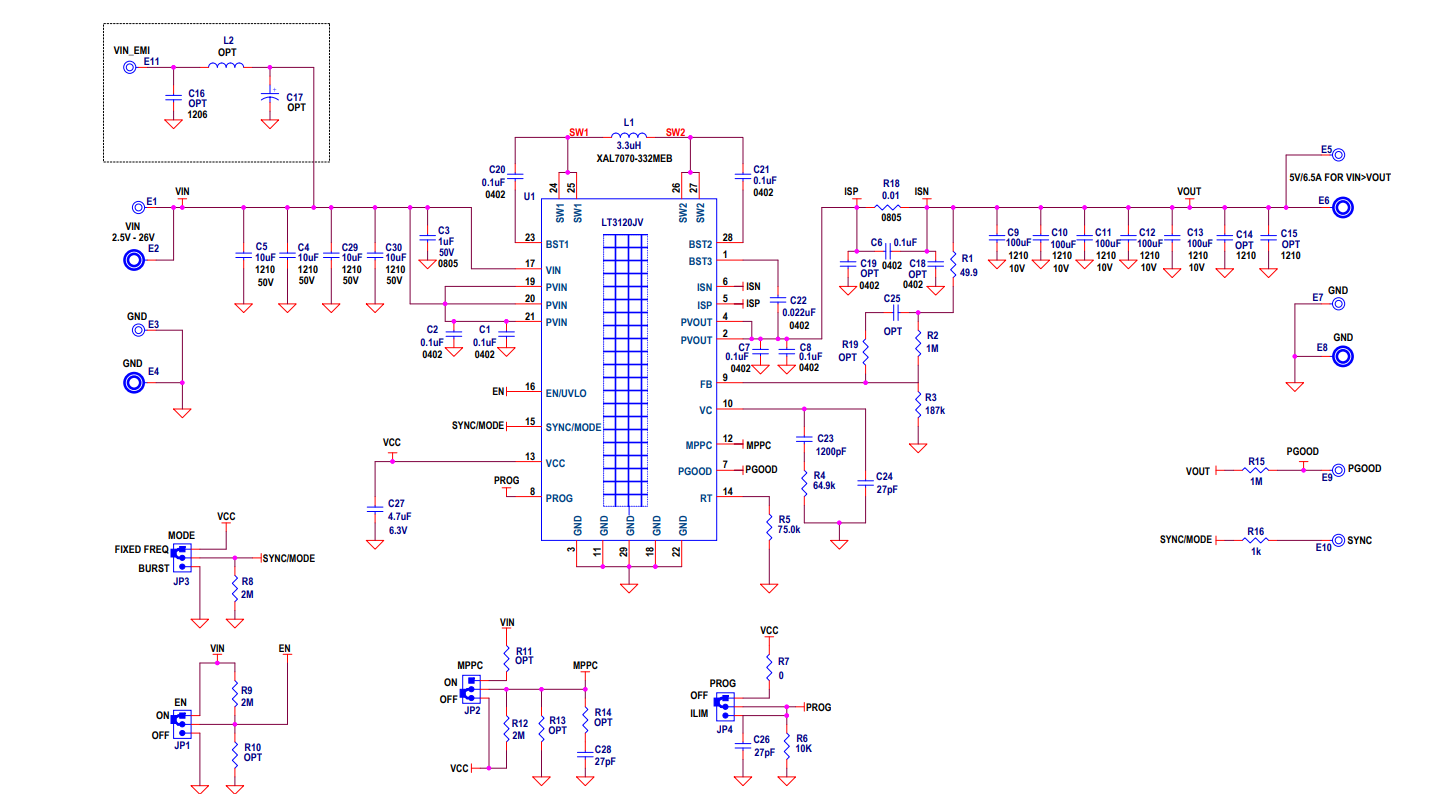

DC2815A 是一款演示电路板，搭载了 LT3120 芯片。LT3120 是一款具有宽工作范围的同步单片降压-升压 DC/DC 转换器，具备可编程输出电流限制功能。该演示板提供四种用户可选的操作模式： 精确的可编程 EN/UVLO 引脚：用于启用转换器 (JP1)。 可编程 MPPC（最大功率点控制）：用于输入调节设定点 (JP2)。 Burst Mode® 操作和外部 CLK/固定频率 PWM：(JP3)。 可编程输出平均电流限制设定点：(JP4)。 LT3120 采用平均电流模式控制，简化了电压环路补偿，并提供了良好的线路和负载瞬态响应。该演示板的输入电压范围为 2.5V 至 26V，输出电压设定为 5V。LT3120 还集成了专有的低噪声开关算法，优化了在输入电压高于、低于或等于输出电压时的效率，并确保了在不同工作模式之间的无缝切换。 在 PWM 模式下，通过编程 RT 电阻 R5，开关频率可以在 400kHz 至 2MHz 之间调节。LT3120 还可以与外部 CLK 同步，只要 RT 被编程为比同步频率低 25% 至 50%。此外，LT3120 提供了可选的可编程电流限制功能，通过在 ISP 和 ISN 之间连接外部检测电阻，并调整连接到 PROG 引脚的 R6 和 C26 来设置电流限制值。LT3120 还具备可编程 MPPC 功能，可以通过改变 R13、R14 和 C28 来设置输入调节电压。 有关 LT3120 的详细信息，包括其运行、规格和应用，可以在其数据手册中找到。建议与 DC2815A 快速入门指南一起阅读。
