内容介绍

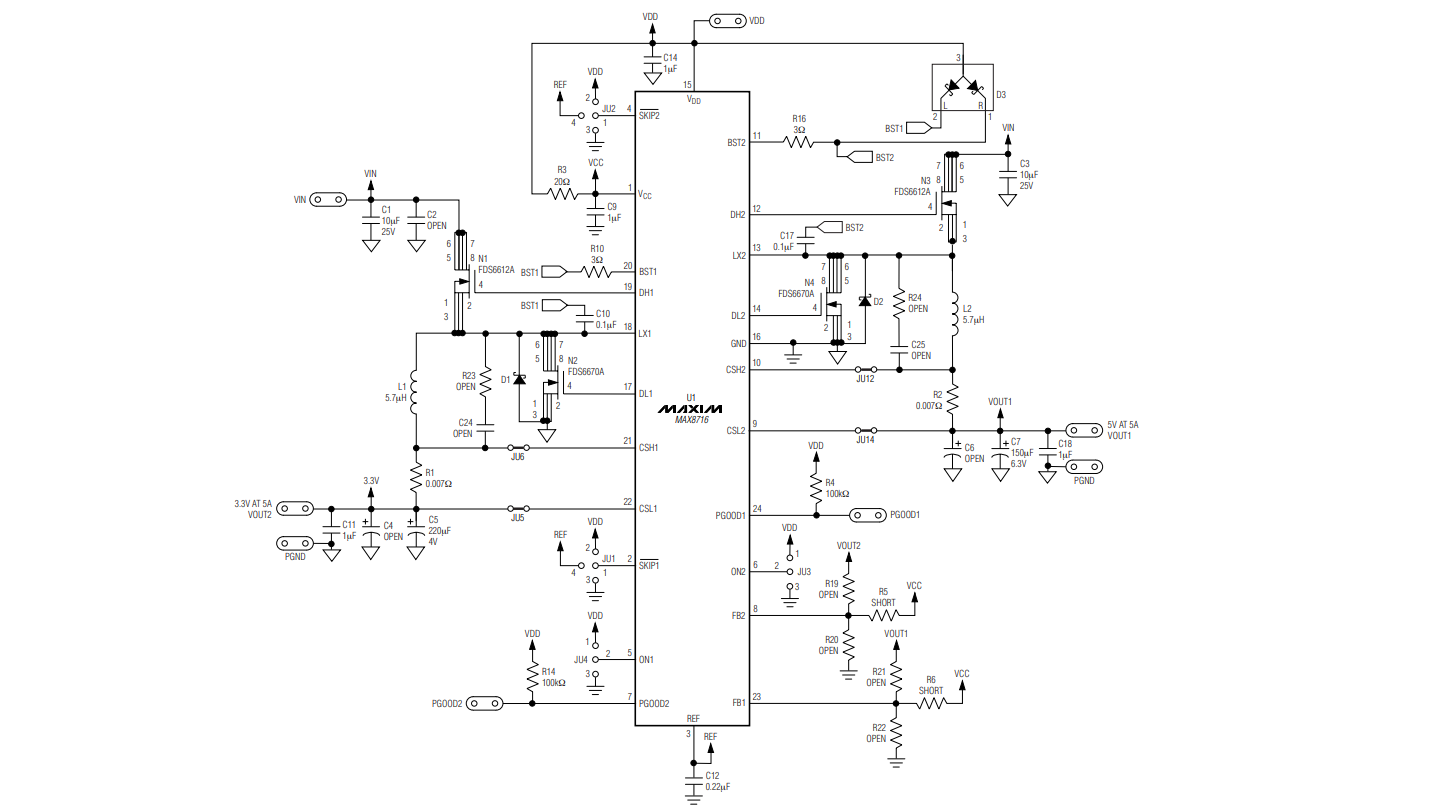

MAX8716评估板（EV kit）是一款用于演示MAX8716双路PWM同步DC-DC转换器的标准应用电路的参考平台。这款转换器能够将高压电池或交流适配器的输入电压降压，以提供笔记本电脑所需的主电源。在+6V至+24V的电池输入范围内，评估板能够产生+5V和+3.3V的双路输出，每路输出都能以高达95%的效率提供最多5A的电流。该评估板采用300kHz的开关频率，具备出色的线路和负载瞬态响应特性。作为一个完全组装并测试过的电路板，通过调整反馈电阻R19、R20、R21和R22，两路输出电压可在+1.0V至+5.5V之间进行调节。该评估板适用于为2节至4节锂离子电池供电的设备、笔记本电脑的主电源或I/O电源、PDA和移动通信设备等应用。
