内容介绍

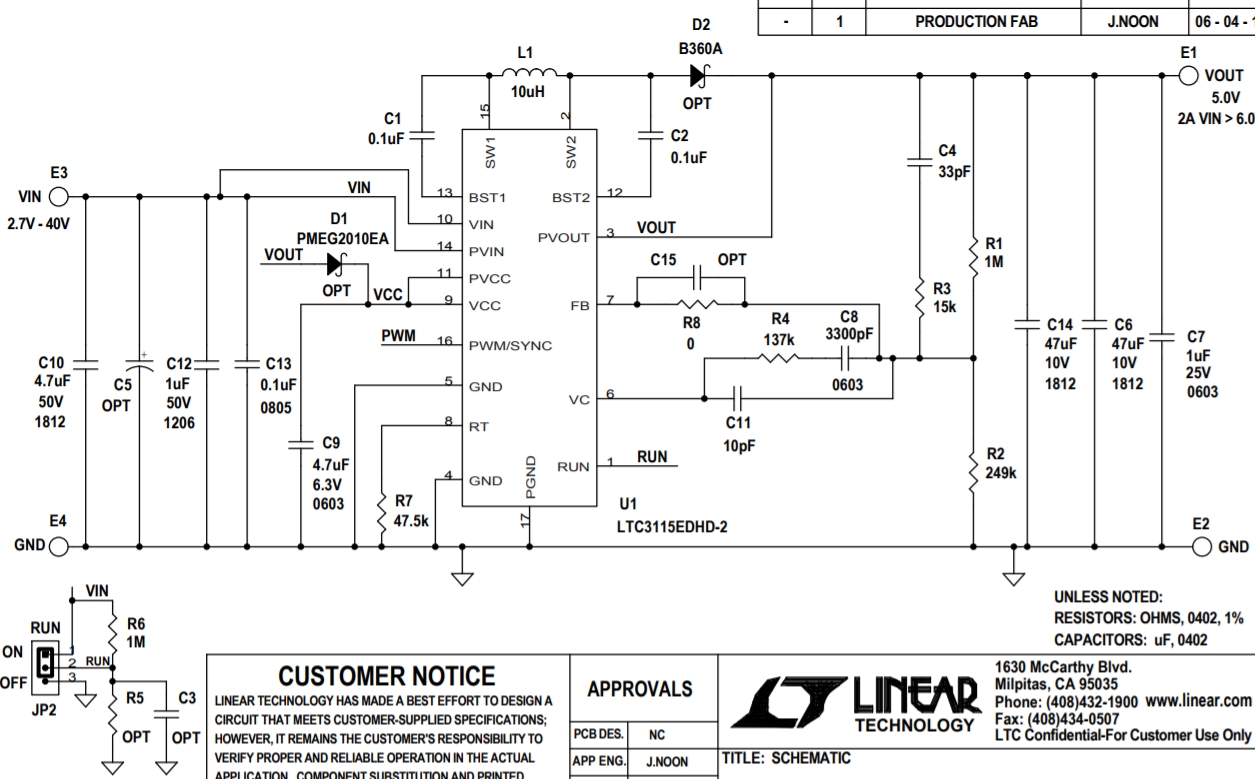

演示电路2119A是一款集成了LTC3115-2的高电压单芯片同步降压-升压DC/DC转换器演示板，专为快速输入电压变化的应用场景优化。该板提供了两种用户可选的工作模式：固定频率PWM模式下的强制连续操作和突发模式。通过JP1跳线可以选择操作模式，而JP2跳线用于使能转换器的精确可编程RUN引脚。DC2119A的输入电压范围从2.7V至40V，设计输出电压为5.0V。LTC3115-2采用专有的低噪声开关算法，在输入电压高于、低于或等于输出电压时都能优化效率，并确保在不同工作模式间实现无缝切换。
