内容介绍

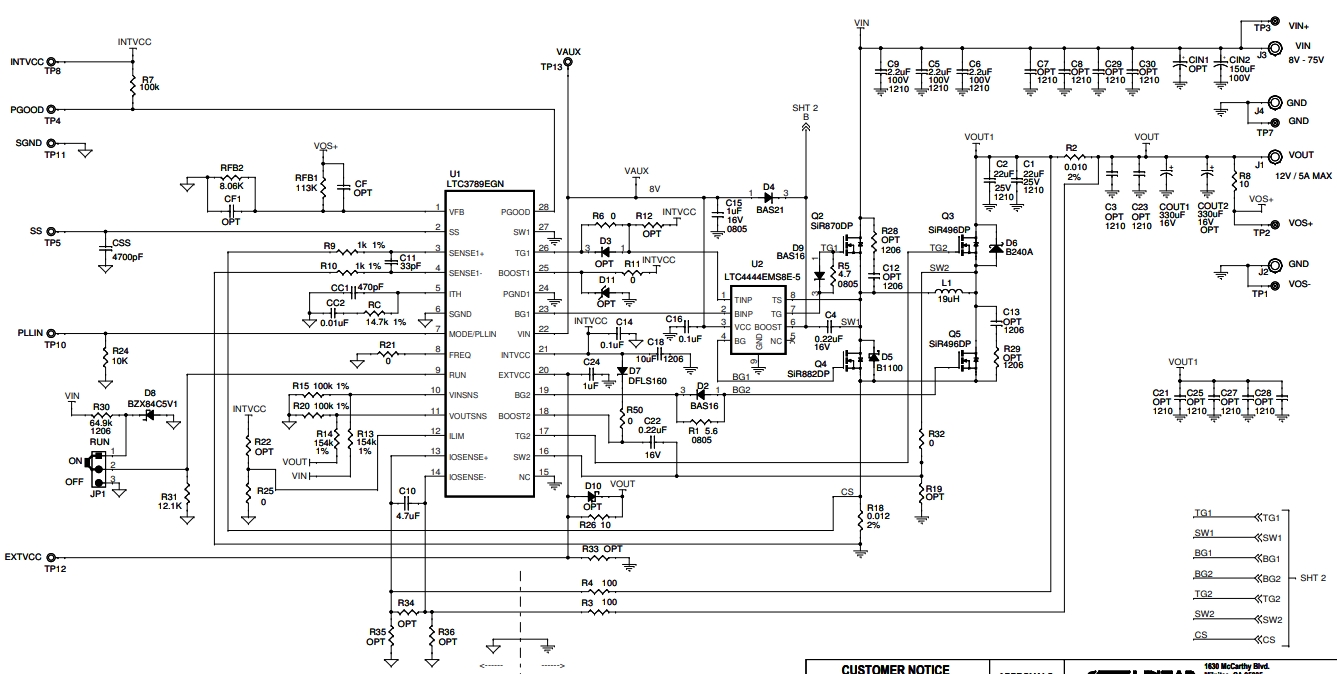

演示电路1878A是一款高效率的开关升/降压控制器，内置了LTC3789EGN芯片。该电路设计能够处理8V至75V的宽输入电压范围，并且通过使用LTC4444-5 MOSFET驱动器，进一步扩展了其输入电压的适应性。电路板的输出电压固定为12V，能够在整个输入电压范围内提供高达5A的稳定输出电流。LTC3789EGN控制器以其高性能的同步工作模式，实现了高达97%的效率。此外，该控制器采用了恒频电流模式架构，支持200kHz至600kHz的可锁相频率，确保了输出的精确性和可靠性，特别适合于电池充电等应用场景。
