内容介绍

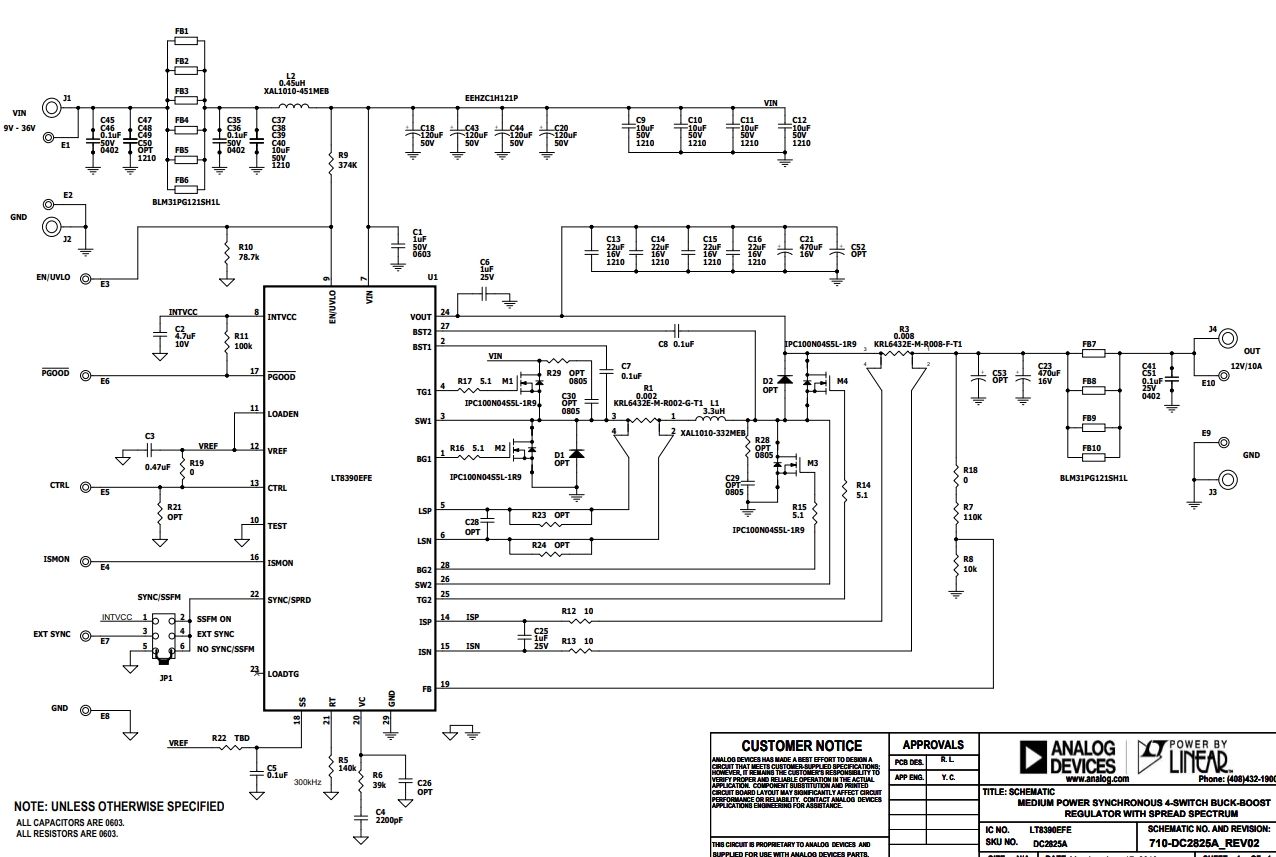

DC2825A是一款中等功率同步降压-升压型稳压器参考设计，展示了LT8390芯片的功率管理能力。这款电路板能够提供高达120W的功率输出，支持12V的输出电压和最大10A的输出电流，效率超过96%。它采用300kHz的开关频率，稳态工作时的输入电压范围是9V至22V，而瞬态工作电压范围则为7V至36V。电路板设计允许在组件温度不超过90°C的情况下稳定工作。此外，输出电压和EN/UVLO信号通过电阻分压器进行编程，确保电路在输入电压降至7V以下时关闭，而在8V以上时自动接通。
