AD5245数字电位器评估板

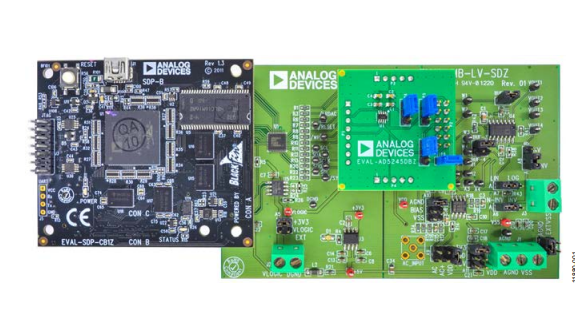

AD5245是一款支持2.7V至5.5V单电源供电的单通道、256级位数字电位器，适合于电池供电的应用场景以及需要优异低温系数性能的多种应用。该器件具备一个高速I2C兼容串行接口，能在快速模式下运行，最高速度可达400 kHz，并且能够读取游标寄存器的反馈值。EVAL-AD5245DBZ子板与EVAL-MB-LV-SDZ母板设计为在单电源模式下工作，并可从USB接口获得内部电源供电。有关AD5245的完整技术规格，可以参考从Analog Devices, Inc. 获取的数据手册。

标签

评估板

数据/信号开关

信号处理与数据转换

Analog Devices Inc.

更新2024-10-23

内容介绍

项目来源：AD5245 评估板

软硬件

元器件

AD5245BRJZ10-RL7

256位、I2C兼容型数字电位计

AD8652ARZ

50 MHz、精密、低失真、低噪声CMOS双路运算放大器

ADP3303ARZ-3.3

ADP3303属于ADP3300、ADP3301和ADP3309系列精密低压差anyCAP稳压器。相较于传统LDO，ADP3303的突出之处在于其不同的架构、增强的工艺技术和不同的封装。它采用专利设计，仅需一个0.47 μF输出电容便可保持稳定。这款器件对电容的等效串联电阻(ESR)不敏感，使用任何优质电容均可稳定工作，其中包括适合空间受限应用的陶瓷型(MLCC)电容。ADP3303在室温下可实现±0.8%的出色精度，温度、线路和负载调整的总体精度为±1.4%。200 mA时，其压差仅为180 mV（典型值）。
