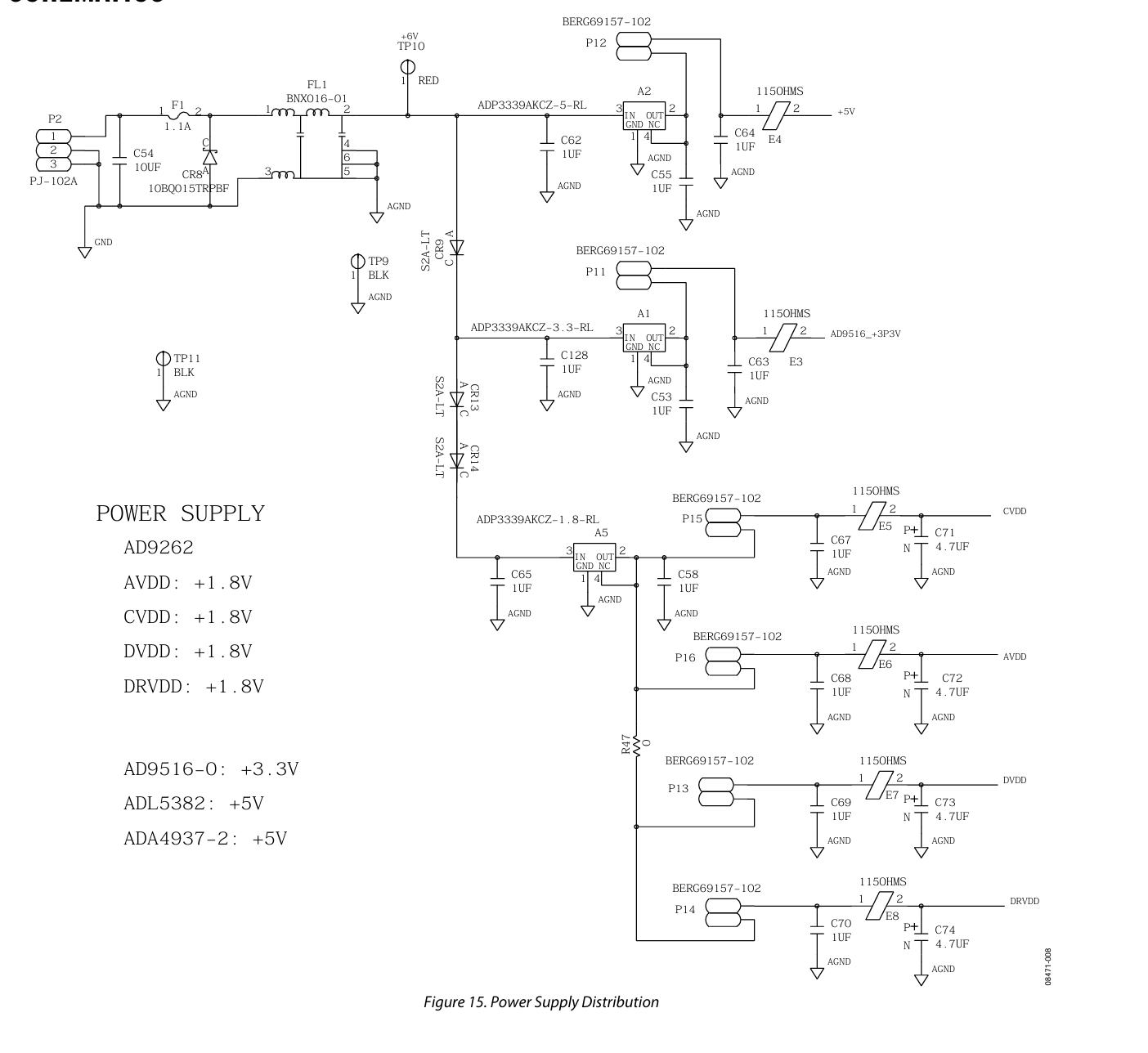

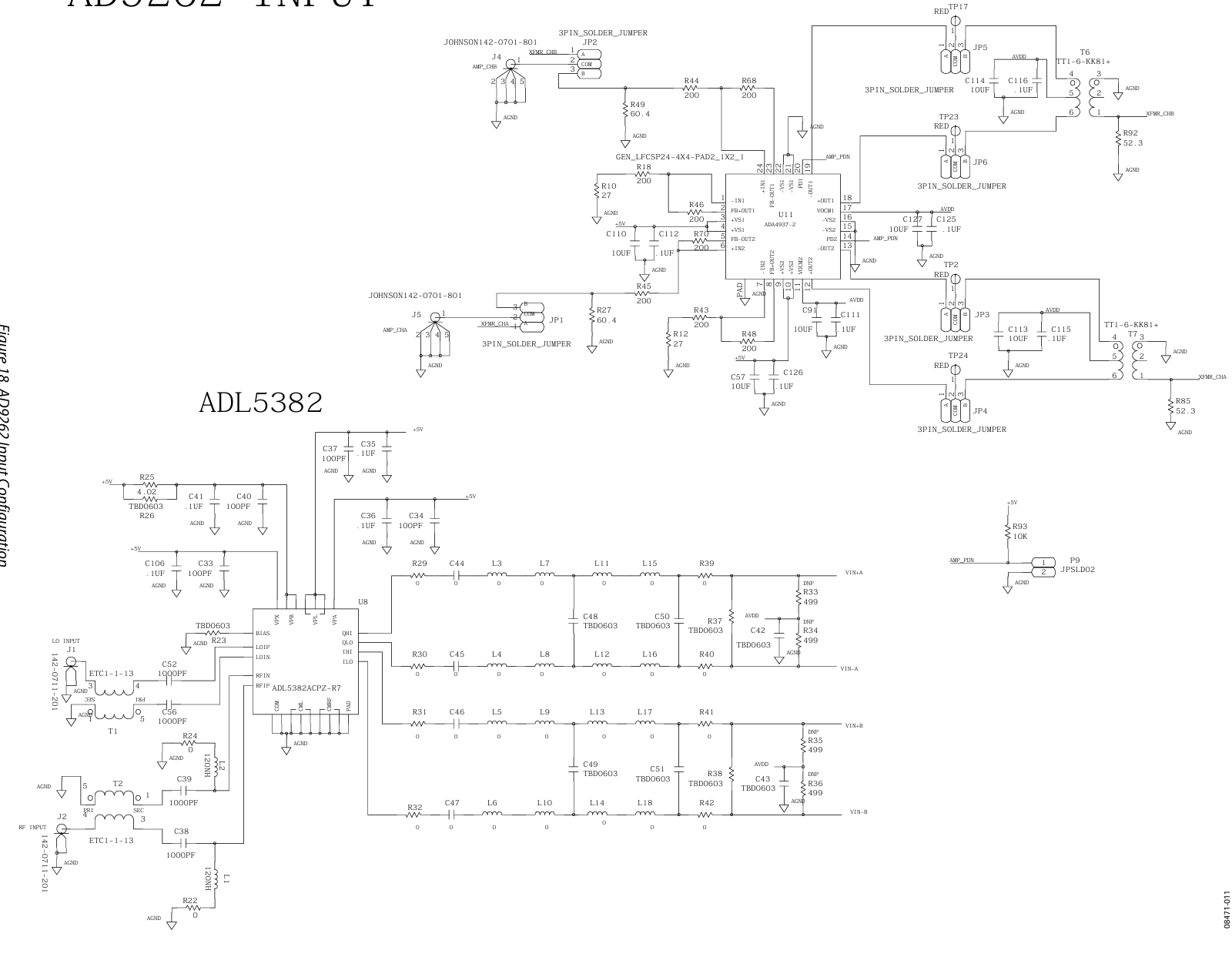

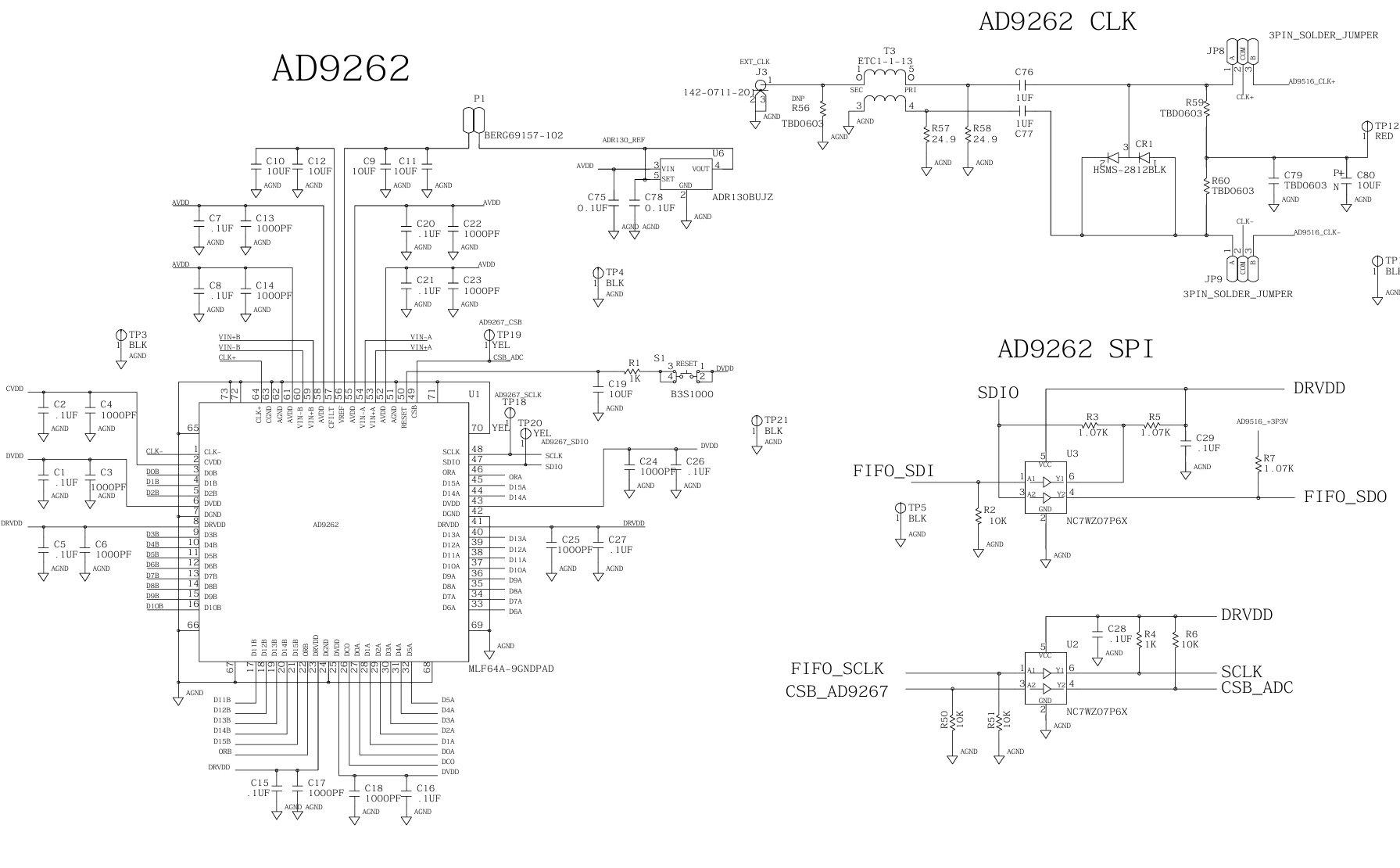

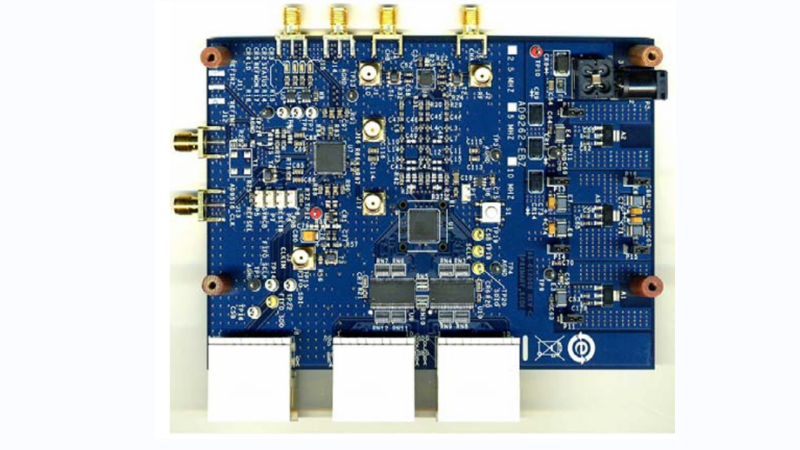

AD9262评估板是一个多功能平台，旨在评估16位双通道连续时间Sigma-Delta模数转换器（ADC），并展示直接变换架构。该板支持AD9262系列产品，包括AD9262BCPZ-10、AD9262BCPZ-5和AD9262BCPZ型号。AD9262基于连续时间Sigma-Delta架构，实现了10MHz实数带宽或20MHz复数带宽下的86dB动态范围。评估板设计简化了使用过程，最小化了对外部组件的需求。直接变换架构通过单一频率转换步骤，将射频信号直接转换至基带，无需任何中间频率阶段。在此直接变换演示中，ADL5382作为正交解调器，覆盖了700MHz至2.7GHz的频率范围。AD9262具备被动输入，允许ADL5382直接驱动ADC，且由于其连续时间Sigma-Delta架构的内在抗混叠能力，因此在解调器和ADC之间几乎不需要或完全不需要滤波。为了从AD9262获得最佳性能，需要一个低抖动差分时钟，AD9516系列提供了卓越的时钟性能。评估板上还包括了AD9516和晶体振荡器的足迹。ADR130B提供了使用外部0.5V带隙参考电压的选项，而ADP3339为每个ADI组件提供了安静可靠的电压源。评估板还提供了灵活性，可以将AD9262与周围组件隔离，以便仅对AD9262进行详细评估。ADC输入可以与ADL5382断开，并由外部源驱动。AD9262的模拟输入可以由差分变压器或ADA4937驱动，ADA4937是一款非常低噪声、高线性度的差分放大器。为了补充AD9262评估板，还有额外的硬件和软件来捕获和处理ADC输出的数字数据。AD9262只能通过HSC-ADC-EVALCZ高速ADC数据捕获卡和VisualAnalog数据捕获分析软件进行评估。SPIController软件用于读取和写入AD9262。
