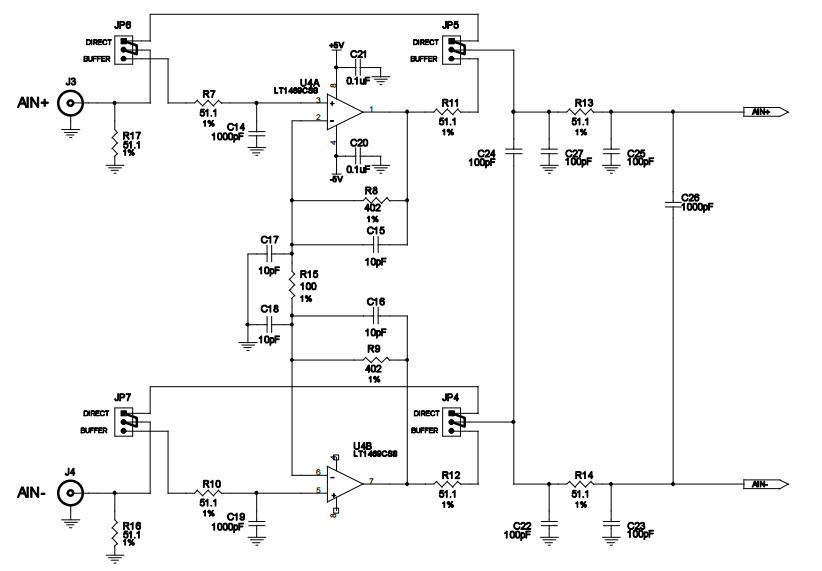

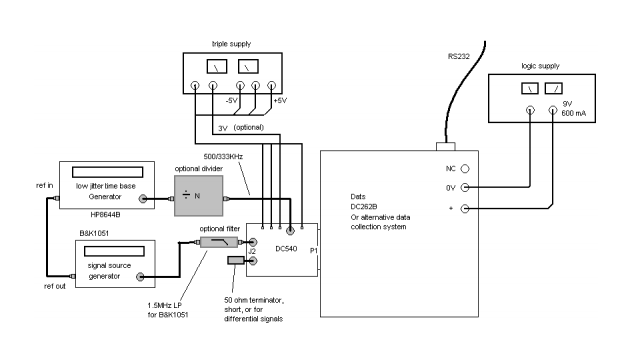

DC540A-A是一款通用数据采集板，专为LTC1604高速16位模数转换器（ADC）设计，该转换器的采样速率可达333ksps，并具备关闭功能。该板不仅提供了一个功能性的LTC1604芯片，还展示了一个精心设计的四层PCB布局。为了实现最佳性能，PCB设计需要谨慎实施。该演示电路板还提供了一个使用LT1469作为可选输入缓冲/放大器的配置，这在高阻抗源或需要增益时非常必要。此外，板上还集成了各种低通滤波器网络，用于在放大器和ADC之间进行实验。为了评估ADC的性能，需要高质量的时钟和信号发生器，并且可以通过Linear Technology的DATS系统或其他第三方工具进行数据收集和分析。
